En Ovalle, la expansión agrícola y los nuevos loteos sobre las terrazas del río Limarí exigen un control de compactación sin margen de error. Muchas veces vemos que la capa de rodadura se especifica sobre rellenos que, si no se densifican correctamente, terminan asentando a los pocos meses. Por eso el ensayo de densidad de campo con cono de arena sigue siendo el método directo más confiable para validar la energía de compactación en obra. El procedimiento se rige por la NCh 1516 Of.79 y permite extraer una muestra inalterada del punto exacto donde se compactó, comparándola luego con la densidad máxima seca obtenida en laboratorio. Antes de recibir la base, conviene cruzar estos resultados con una granulometría para descartar variaciones en la curva del material de préstamo, especialmente cuando el acopio proviene de distintos frentes del valle.
En las terrazas del Limarí, la diferencia entre un relleno estable y uno colapsable suele ser un 3% de humedad que el cono de arena detecta antes de recibir el pavimento.
Descripción del proceso

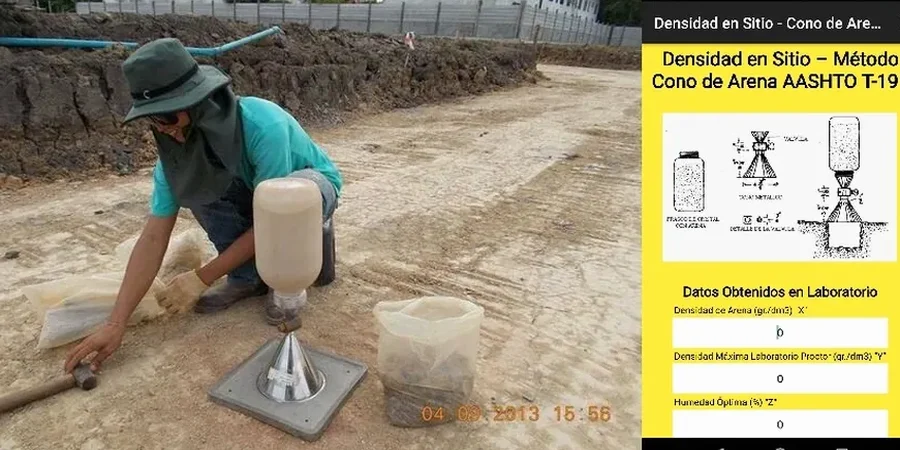

El contraste entre los suelos finos del valle central y los depósitos granulares de los cerros circundantes obliga a calibrar el equipo con precisión en cada frente de obra. La arena calibrada Ottawa 20-30 que utilizamos se verifica diariamente contra un patrón volumétrico, porque la más mínima variación en su densidad aparente distorsiona el grado de compactación reportado. En Ovalle, donde la estación seca se prolonga y los acopios pierden humedad rápidamente, el ensayo de densidad de campo debe ejecutarse apenas el rodillo termina la pasada; esperar una hora puede significar una lectura errónea por desecación superficial. El método consiste en excavar un orificio cuidadoso, extraer todo el suelo sin perturbar las paredes, y medir el volumen reemplazándolo con arena normalizada. Esta técnica, aunque manual, ofrece una trazabilidad total: el inspector puede palpar la muestra, detectar segregación de áridos o lentes de arcilla, y correlacionar visualmente el perfil con el ensayo Proctor de referencia.
Aspectos locales
Recordamos una inspección en un condominio al oriente de Ovalle, sobre depósitos de terraza alta. El contratista había compactado con rodillo liso, pero al perforar con el cono de arena detectamos densidades bajo el 88% de la D.M.S. en las esquinas del plataforma. El problema no era el equipo de compactación, sino la rápida pérdida de humedad por el viento puelche que reseca la capa superficial en minutos. Ignorar esta condición climática lleva a que la base granular quede suelta y, tras el primer sismo moderado, se produzcan hundimientos localizados. En la provincia del Limarí, donde la actividad sísmica es recurrente y el suelo fino abunda, un control de densidad de campo deficiente se traduce en grietas longitudinales sobre las losas de fundación, cuyo costo de reparación supera ampliamente la inversión inicial en geotecnia preventiva.
Normas de referencia
NCh 1516 Of.79 – Mecánica de suelos: Determinación de la densidad en terreno, NCh 1534/2 Of.2008 – Relaciones humedad/densidad (Proctor Modificado), NCh 1516/D1556M-15e1 – Standard Test Method for Density of Soil In Place by Sand-Cone Method, Manual de Carreteras, Vol. 8 – Especificaciones y Métodos de Muestreo, Ensaye y Control (MOP Chile)
Preguntas más comunes
¿Cuál es el precio de un control de densidad con cono de arena en Ovalle?
Un ensayo individual de densidad de campo se sitúa entre $46.000 y $60.000, dependiendo del volumen de puntos a ejecutar y la distancia del desplazamiento dentro de la comuna de Ovalle. Para obras en sectores como Sotaquí o Cerrillos de Tamaya, donde el acceso es más extenso, se cotiza una movilización adicional.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena es un método destructivo directo que mide el volumen real excavado, mientras que el densímetro nuclear estima la densidad por retrodispersión. La ventaja del cono en Ovalle es que no requiere licencia de material radiactivo y es inmune a interferencias químicas de suelos salinos, comunes en la cuenca baja del Limarí.
¿Cada cuántos metros cuadrados se debe realizar el ensayo?
La frecuencia la define el ingeniero a cargo, pero la práctica habitual en plataformas de relleno masivo en Ovalle es un punto cada 500 m² por capa compactada. En zanjas de servicio, se exige al menos un ensayo por cada 30 metros lineales de tubería instalada.
¿Se puede hacer el ensayo si el suelo tiene muchas piedras?
Si el material tiene un porcentaje de grava gruesa superior al 20%, se aplica la corrección por partículas grandes descrita en la NCh 1534/2. En casos extremos con bolones, se recomienda complementar con un control de asentamiento mediante placa de carga o reemplazar el punto de ensayo.
