Estudio CBR para Diseño Vial en Ovalle: Suelos del Valle del Limarí

Hace unos meses evaluamos la ampliación de un camino secundario hacia la Quebrada de Talca. La subrasante era un limo arcilloso delgado sobre un conglomerado aluvial típico del valle del Limarí. El contratista asumía un CBR de diseño del 20%, pero la saturación de los finos tras las lluvias altiplánicas nos obligó a ser más conservadores. En Ovalle, donde la geografía transita desde la planicie litoral hasta los primeros contrafuertes cordilleranos, la variabilidad lateral de suelos es la regla, no la excepción. Realizamos el ensayo Proctor para compactar probetas a la densidad máxima seca del material local y luego determinamos CBR a distintas energías. El valor de diseño final fue 8%, lo que implicó un refuerzo granular de 25 cm adicionales para cumplir con la serviciabilidad exigida. Nuestro estudio CBR para diseño vial no solo mide penetración; interpreta el comportamiento del suelo de Ovalle frente a la humedad y las cargas repetidas, asegurando que la estructura del pavimento trabaje dentro de rangos seguros para el tránsito proyectado.

Un CBR de laboratorio sin correlación con la humedad de equilibrio del valle del Limarí es un número vacío: la saturación en servicio define la serviciabilidad real del pavimento.

Descripción del proceso

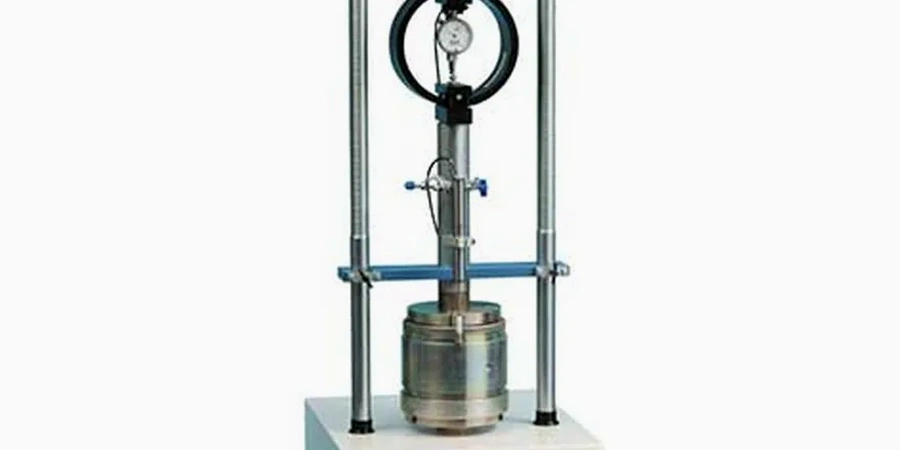

El equipo de penetración CBR que movilizamos hasta Ovalle opera con una prensa de velocidad controlada a 1.27 mm/minuto, siguiendo las directrices del Manual de Carreteras Vol. 8. Para la preparación de probetas reproducimos la humedad de la condición más desfavorable que anticipamos en terreno, que en esta zona suele ser la saturación parcial post-riego o tras eventos de lluvia concentrada en la cordillera. El molde de 6 pulgadas recibe el material compactado con la misma energía que las granulometrías nos indicaron viable; en suelos del valle con gravas redondeadas hasta 3/4", aplicamos el método del reemplazo con material bajo malla. Durante el ensayo, registramos simultáneamente la expansión del material sumergido durante 96 horas, un dato que en subrasantes con algo de plasticidad sobre la cota 300 msnm puede explicar deformaciones a largo plazo si no se controla. La correlación con la clasificación de tráfico del proyecto —desde caminos de bajo tránsito hasta colectores de la Ruta 45— cierra el ciclo de interpretación en nuestro laboratorio acreditado.

Aspectos locales

Con una población que supera los 120 mil habitantes y una red vial que conecta sectores productivos como Sotaquí o Carén, Ovalle depende de pavimentos que resistan un tránsito mixto intenso y la agresividad climática de la zona semiárida. El riesgo técnico más frecuente que vemos en nuestra experiencia es subestimar la pérdida de soporte por saturación estacional: una subrasante con CBR de 15% en condición óptima puede colapsar a menos de 5% si el drenaje lateral es deficiente y el material fino se satura. Esto genera ahuellamiento prematuro, piel de cocodrilo y agrietamiento en bloque. El estudio CBR aborda ese riesgo directamente al medir la resistencia post-inmersión y recomendar espesores de refuerzo acordes al tráfico equivalente acumulado. En cortes de la ruta hacia Punitaqui, donde afloran rocas blandas tipo lutita, también realizamos el CBR sobre material escarificado para asegurar la capa de coronación. Complementamos este análisis con la estabilidad de taludes cuando el trazado vial se emplaza en media ladera, verificando que los cortes no desestabilicen la plataforma ante sismos como el de 2015.

Valores típicos

Parámetro	Valor típico
Norma de referencia	Manual de Carreteras Vol. 8 (Chile), NCh 1852
Diámetro del pistón	49.63 mm (1.954 pulg)
Velocidad de penetración	1.27 mm/min (0.05 pulg/min)
Energías de compactación	Proctor Estándar / Modificado según tráfico
Lecturas de carga	0.1" (2.54 mm) y 0.2" (5.08 mm)
Inmersión de saturación	96 horas con medición de expansión
Diámetro de molde	152.4 mm (6 pulgadas)
Precisión del anillo de carga	≤ 0.5% del fondo de escala

Servicios adicionales

Determinación de CBR de laboratorio en subrasante

Compactamos probetas a humedad óptima y condición saturada, midiendo carga de penetración y expansión bajo inmersión durante 96 horas. Entregamos curva esfuerzo-penetración y valores CBR a 0.1" y 0.2".

CBR in situ en capa de rodadura y base

Ejecutamos ensayos de penetración dinámica con equipo portátil sobre la plataforma terminada, verificando la homogeneidad del soporte alcanzado antes de recibir la carpeta asfáltica.

Diseño empírico de estructura de pavimento

A partir del CBR de diseño, el tránsito equivalente y la clasificación funcional de la vía, proponemos espesores de capas granulares y asfálticas según el método AASHTO 93, adaptado a las condiciones de Ovalle.

Normas de referencia

Manual de Carreteras de Chile, Volumen 8 (Especificaciones y Métodos de Muestreo, Ensaye y Control), NCh 1852: Standard Test Method for California Bearing Ratio (CBR) of Laboratory-Compacted Soils, AASHTO T 193: Standard Method of Test for The California Bearing Ratio, NCh 1508: Geotecnia - Estudio de suelos para obras de infraestructura vial

Preguntas más comunes

¿Por qué es necesario un estudio CBR en Ovalle si el suelo se ve firme?

Un suelo firme en superficie puede perder más del 60% de su resistencia al saturarse. En Ovalle, los limos y arcillas del valle son especialmente sensibles a la humedad de riego y lluvias. El estudio CBR mide esa pérdida y evita que el pavimento falle por ahuellamiento.

¿Qué diferencia hay entre el CBR de laboratorio y el CBR in situ?

El CBR de laboratorio se hace sobre probetas compactadas en molde, simulando la condición más desfavorable del suelo de fundación. El CBR in situ mide la capacidad de soporte real de la capa ya colocada y compactada en obra. Ambos se complementan: el primero para diseñar, el segundo para controlar calidad.

¿Cuánto cuesta un estudio CBR para diseño vial en Ovalle?

Un estudio CBR básico para un tramo vial en la zona de Ovalle tiene un rango referencial de $85.000 a $154.000, dependiendo del número de puntos de muestreo y si se requiere Proctor asociado. El valor final depende de la longitud del proyecto y la variabilidad de suelos detectada.

¿Qué norma chilena regula el ensayo CBR para pavimentos?

El Manual de Carreteras de Chile, en su Volumen 8, establece el procedimiento para el ensayo CBR. Nuestro laboratorio sigue ese manual y la norma NCh 1852 para asegurar que los resultados sean válidos ante la Dirección de Vialidad y las inspecciones fiscales.
